Vernevelingsnozzles zijn grofweg in te delen in verschillende categorieën: fijne verstuivers, twee-vloeistof verstuivers, massieve kegelsproeiers (standaard, groothoek), MP-sproeiers, spiraalvormige sproeiers en wervelsproeiers. Een dergelijke sortering is geen vrije rangschikking, maar de vernevelde deeltjesdiameter wordt gesorteerd van klein naar groot. De populaire interpretatie is: zo klein als een rookwolk, zo groot als een stortbui. Het spuitpatroon heeft niets te maken met het materiaal van de spuitmond!
Dichter bij huis:
1. Drukverstuivingsmondstuk Wanneer de vloeistof onder hoge druk staat, wordt het mondstuk met hoge snelheid in de stop of de luchtstroom met lage snelheid uitgeworpen. Omdat de interne stroomkanaalstructuur van het mondstuk anders is, is het vernevelingsproces ook anders. Het volgende is anders. Drukverstuivingsmondstuk in aanbouweffect.
1 Vernevelingsproces met directe sproeikop De vloeistof verkrijgt meer kinetische energie na onder druk te zijn gebracht. Nadat de vloeistof door het kleine gaatje is gegaan, wordt deze met een grote snelheid uitgeworpen. Onder wederzijds effect van de vloeistofoppervlaktespanning, viscositeit en luchtweerstand zal de vloeistof druppelen en wegglijden. De stroom en golvende stroom veranderen geleidelijk in de sproeistroom.
2 Het centrifugale verstuivingsproces met vloeibare filmstraal. Onder de voorwaarde van lage vloeistofdruk is de snelheid die door de vloeistof wordt bereikt erg klein. Op dit moment treden de oppervlaktespanning en traagheidskracht van de vloeistof als eerste in werking. Hoewel de oppervlaktespanning van de vloeistof groter is dan de traagheidskracht, krimpt de vloeistoffilm in vloeistofbellen, maar breekt nog steeds in grote vloeistoffen onder invloed van aerodynamische kracht. Naarmate de druk toeneemt, neemt de uitbarstingssnelheid toe. De vloeibare film wordt zeer onstabiel onder invloed van traagheidskracht en breekt in filamenten of linten. De relatieve beweging van de lucht veroorzaakt hevige trillingen en het effect van de oppervlaktespanning en viskeuze kracht van de vloeistof zelf wordt geleidelijk verzwakt. De lengte van de vloeistoffilm wordt korter en de vorm wordt vervormd. Het wordt in kleine druppeltjes gebroken onder invloed van aërodynamische kracht en onder invloed van hogere druk. De vloeistofstraal heeft een hogere snelheid en de vloeistoffilm wordt verneveld wanneer deze het mondstuk verlaat.
Bij de studie van het verstuivingsproces van het centrifugaalmondstuk, bleek dat hoe kleiner de oppervlaktespanning van de vloeistof, hoe groter de kans dat de vloeistoffilm zou worden verbroken om kleine filamenten en linten te vormen en uiteindelijk fijnere druppeltjes te vormen. De viscositeit van de vloeistof voorkomt het breken van de druppeltjes. Het effect is dat hoe hoger de viscositeit van de vloeistof, hoe kleiner de kans is dat deze vernevelt tot kleine druppeltjes, die alleen filamenten of zelfs vlokken of blokken kunnen vormen. Tegelijkertijd ontdekten we dat de viscositeit van de vloeistof ook de wervelspanning van de vloeistof in de wervelkamer beïnvloedt. Er zal een bepaald effect optreden. Wanneer de viscositeit laag is, verhoogt de interne structuur van de wervelkamer de effectieve kracht op de vloeistof in zowel de tangentiële als radiale richting, zodat de vernevelingskwaliteit van de druppels beter wordt en het oppervlak zich in het midden van de verneveling bevindt. Het primaire effect van spanning is om de scheiding van de vloeibare film te beïnvloeden. In het latere stadium van verneveling werken de viskeuze kracht, oppervlaktespanning, oliedruppeltraagheidskracht en luchtweerstand met elkaar in wisselwerking, wat de verdere scheiding van de druppels is.
2. Roterend verstuivingsmondstuk. De vloeistof wordt toegevoerd aan het midden van het roterende deel met hoge snelheid en de vloeistof wordt naar de periferie of het gat van het roterende deel gegooid. Het is roterende verneveling die de vloeistof vernevelt door middelpuntvliedende kracht en aërodynamische kracht. Wanneer de vloeistofstroom erg klein is en de centrifugaalkracht groter is dan de oppervlaktespanning van de vloeistof, wordt op dit moment een klein aantal grote druppels die aan de rand van de draaitafel worden gegooid, direct in druppels gesplitst. Wanneer het debiet en de rotatiesnelheid toenemen, wordt de vloeistof in een groot aantal draadvormige jets gezogen. De vloeistofstroom is extreem onstabiel. Nadat de vloeistof de schijfrand een bepaald interval heeft verlaten, scheidt deze zich in kleine druppeltjes vanwege het conflicteffect met de omringende lucht. Dit is het filament dat in druppeltjes wordt gesplitst. Wanneer de snelheid en de stroomsnelheid weer toenemen, worden de vloeibare filamenten verbonden om een dunne film te vormen, en dan breidt de vloeibare film zich naar buiten uit tot een dunnere vloeibare film, en botst met de omringende lucht met een zeer hoge snelheid, en scheidt en vernevelt, splitsen in vloeistof uit de filmvorm. laten vallen.
3. Medium vernevelingsmondstuk Het medium vernevelingsmondstuk kan worden onderverdeeld in stoomverneveling volgens verschillende werkmedia. Luchtverneveling is verdeeld in pneumatische verneveling en bellenverneveling volgens de verschillende vernevelingsmethoden. Met de snelle coaxiale of rechte hogesnelheidsstraal van vloeistoffen zoals lucht of stoom, wordt de vloeistofkolom of vloeistoffilm van het vloeibare werkmedium verwerkt. Verstuivers worden gezamenlijk twee-vloeistof verstuivers genoemd, ook wel pneumatische sproeiers en luchtverstuivers genoemd. Hun verstuivingsprincipe is vergelijkbaar met het hierboven beschreven drukverstuivingsproces, maar het verbetert de activiteit van de omringende luchtstroom en het effect op de vloeistof. Dit soort mondstuk maakt voornamelijk gebruik van hoge snelheid, meestal tientallen meters per seconde, of zelfs supersonische snelheid van lucht of stoom en lage snelheid vloeistofkolom of vloeistoffilm, contact met elkaar om te oscilleren en conflicteren om de vloeistof in fijne druppeltjes te breken , dat wil zeggen, lucht naar vloeistof De kracht van het conflicteffect is groter dan de interne kracht van de vloeistof om de vloeistof de stroom van de vloeistoffilm te laten breken. Het mondstuk is een zeer belangrijk onderdeel van vele soorten spuit-, spuit-, olie-injectie- en zandstraalapparatuur, en zelfs het belangrijkste onderdeel. Het verstuivermondstuk is een apparaat dat vloeistof kan vernevelen en sproeien en gelijkmatig in de lucht kan laten zweven. Het werkingsprincipe is om de interne vloeistof door interne druk in het mondstuk te persen. Een ijzeren plaat wordt in het mondstuk geplaatst. De hogesnelheidsvloeistof raakt de ijzeren plaat en kaatst terug om vernevelde deeltjes te vormen met een diameter van 15-60 micron. Het spuit door de mondstukuitlaat. Vernevelingsnozzles worden veel gebruikt in verschillende sprayproducten, zoals pesticiden, luchtverfrissers en farmaceutische sprays.
Gerelateerde fysieke foto's:

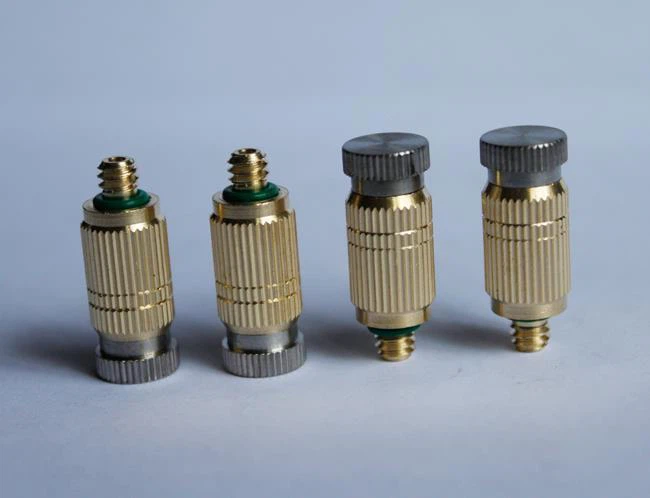

Buiten koelsysteem mondstuk
Functies:
1. Eenvoudig te installeren voor elke 10/24 spuitmondopening.
2. Buitenkoelsysteemmondstuk met mooi oppervlak en fijne spray.
3. Goedkoper dan alle RVS soorten.
4. Zeer fijne nevel om het bevochtigingseffect effectief te verbeteren.
